Bạn đã bao giờ nhìn vào bản vẽ điện và cảm thấy bối rối bởi vô số ký hiệu kỳ lạ? Đừng lo lắng, HNCC sẽ giúp bạn giải mã những ký hiệu bí ẩn đó. Cùng tìm hiểu các ký hiệu trong ngành điện cùng chúng tôi qua bài viết sau đây nhé!

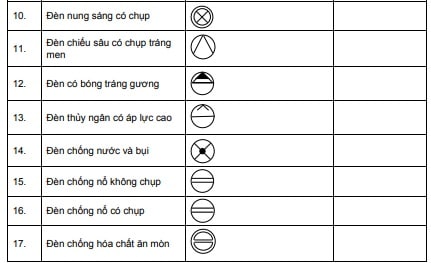

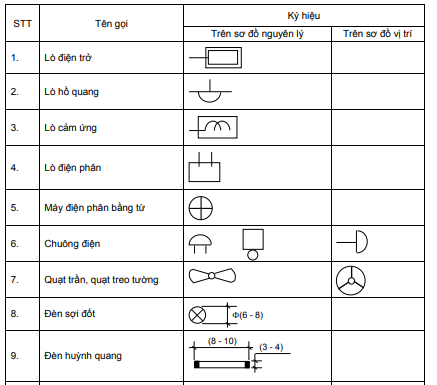

Các ký hiệu trong ngành Điện dân dụng
Bảng các ký hiệu trong ngành Điện dân dụng là một công cụ quan trọng giúp người dùng nhận biết và hiểu rõ các thành phần và thiết bị trong hệ thống điện. Các ký hiệu này được chuẩn hóa để đảm bảo tính nhất quán và dễ hiểu trong các bản vẽ và tài liệu kỹ thuật.

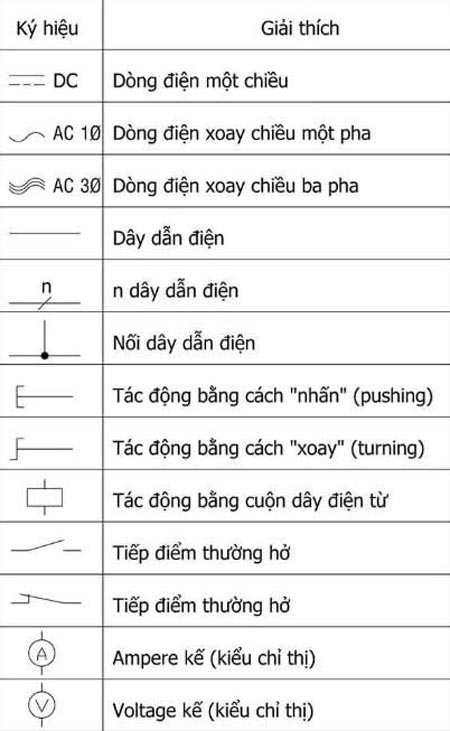

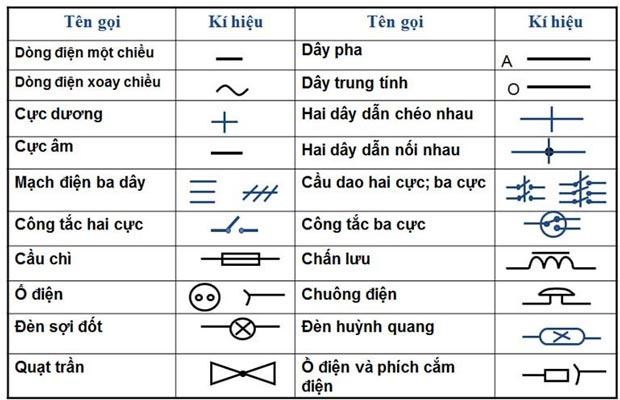

Các ký hiệu trong ngành Điện công nghiệp
Các ký hiệu trong ngành Điện công nghiệp là những biểu tượng chuẩn hóa được sử dụng để biểu thị các thiết bị, thành phần và kết nối trong hệ thống điện công nghiệp. Những ký hiệu này đóng vai trò quan trọng trong việc thiết kế, lắp đặt và bảo trì các hệ thống điện phức tạp. Việc hiểu và sử dụng đúng các ký hiệu này giúp đảm bảo tính chính xác và an toàn trong quá trình làm việc với hệ thống điện.
>>> Xem thêm: NGÀNH ĐIỆN CÔNG NGHIỆP VÀ DÂN DỤNG LÀ GÌ? RA TRƯỜNG LÀM GÌ?
Các ký hiệu trong ngành Điện bằng chữ thường dùng nhất
Ngoài các ký hiệu điện dân dụng thông dụng, trong bản vẽ thiết kế điện công nghiệp còn sử dụng một số ký hiệu thiết bị điện bằng chữ phổ biến như sau:
-
A – Ổ cắm
-
B – Công tắc
-
CD – Cầu dao
-
CB – Aptomat
-
CC – Cầu chì
-
K – Khởi động từ
-
R – Điện trở
-
T – Máy biến áp
-
D – Đi-ốt
-
C – Tụ điện
-
H – Rơ le nhiệt
-
M – Động cơ
-
N – Dây trung tính
-
PE – Dây bảo vệ
-
L1, L2, L3 – Dây pha
>>> Tin tức sự kiện: TUYỂN SINH CAO ĐẲNG KỸ THUẬT ĐIỆN- ĐIỆN TỬ 2024 TẠI HNCC
Cách sử dụng ký hiệu thiết bị điện bằng chữ
Khi sử dụng ký hiệu thiết bị điện bằng chữ, cần lưu ý những điểm sau:
-
Ký hiệu thiết bị điện bằng chữ thường được viết hoa: Ví dụ: CD, CB, CC, K, R, T, D, C.
-
Nếu trong hình vẽ có nhiều thiết bị cùng loại, cần thêm ký tự phân biệt: Ví dụ:
-
CD1 – Cầu dao 1
-
CB2 – Aptomat 2
-
CC3 – Cầu chì 3
-
